相關參數：

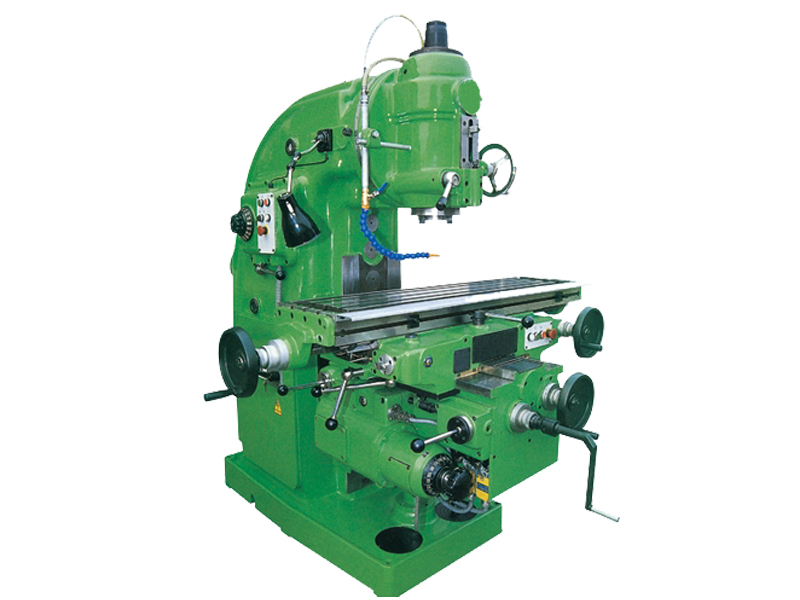

主要技術參數		X5032
主軸端面至工作臺距離		60～410
主軸中心線到床身垂直導軌的距離		350
主軸孔錐度		7：24 ISO50
主軸孔徑		29
主軸轉速(r.p.m)		30～1500/18級
立銑頭最大回轉角度		±45°
主軸軸向移動距離		85
工作臺面尺寸		1325×320
工作臺行程(手動/機動)(mm)	縱向	720/700
	橫向	255/240
	垂向	370/350
工作臺進給范圍(mm/min)	縱向	23.5～1180
	橫向	23.5～1180
	垂向	8～394
工作臺快速移動速度(mm/min)	縱向	2300
	橫向	2300
	垂向	770
工作臺T型槽槽數/槽寬/槽距		3/18/70
主電機功率		7.5
進給電機功率		1.5
外形尺寸		2530×1890×2380
機床凈重		3200

特點:

1、底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用較好強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。

2、立銑頭可在垂直平面內順、逆回轉調整 ±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。

3、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。

4、X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理，配合強制潤滑，精度，延長機床的使用壽命。

5、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的快效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液   流量的大小，滿足不同的加工需求。

6、機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀

產品優勢：

1.工作臺沿床鞍移動實現縱向運動；床鞍沿升降臺移動實現橫向運動；其垂向運動由升降臺沿床身導軌移動實現。

2.具有基礎鑄件鋼性好，能承受重負荷切削。

3. 級齒輪變速，具有較寬的變速范圍和很寬的加工范圍。

4.機床電氣控制貫徹了國家標準，提高了安全性和可靠性。

5. 通用性強、互換性好，可以配置分度頭、圓工作臺、鏜刀架、銑夾頭等附件，進一步擴大機床加工范圍。

6. 容易磨損的部分都有消除間隙的調整裝置,保證機床的精度和工作平穩

操作注意事項：

一、操作機床前，應仔細閱讀機床使用說明書，充分理解機床的技術規格和功能，按規定的方式操作。

二、穿著合適的工作服。

三、經常檢查機床內和機床周圍是否有障礙。

四、不要用潮濕的手操作本機床電器裝置。

五、認真閱讀說明書中規定的檢查部位，定期對它們進行檢查、調整、保養。

六、不準隨意拆卸、改動安全裝置或標志及防護裝置。

床身使該銑床切削能力更強，穩定性更高，造型更大氣。主電機采用無級調速，功率大，動力強勁。X、Y、Z三方向均可手動和機動進給?？膳渲勉姶哺郊绶侄阮^，數顯尺。

安全規則:

1：裝卸工件，必須移開刀具，切削中頭、手不得接近銑削面。

2：使用天發銑床對刀時，必須慢進或手搖進，不許快進，走刀時，不準停車。

3：快速進退刀時注意銑床手柄是否會打人。4：

使用天發銑床進刀不許過快，不準突然變速，銑床限位擋塊應調好。5：

上下及測量工件、調整刀具、緊固變速，均必須停止銑床。

6：拆裝立銑刀，工作臺面應墊木板，拆平銑刀扳螺母，用力不得過猛。

7：嚴禁手摸或用棉紗擦轉動部位及刀具，禁止用手去托刀盤。

維修保養銑床例保作業范圍

1、床身及部件的清潔工作，清掃鐵屑及周邊環境衛生；

2、檢查各油平面，不得低于油標以下，加注各部位潤滑油；

一、作業范圍：

1、床身及部件的清潔工作，清掃鐵屑及周邊環境衛生；

2、檢查各油平面，不得低于油標以下，加注各部位潤滑油；

3、清潔工、夾、量具。

4、清洗調整工作臺、絲桿手柄及柱上鑲條；

5、檢查、調整離合器；

6、清洗三向導軌及油毛氈，電動機、機床內外部及附件清潔；

7、檢查油路，加注各部潤滑油；

8、緊固各部螺絲。

9、床身及部件的清潔工作，清掃鐵屑及周邊環境衛生，清潔工、夾、量具；

10、檢查各油平面，不得低于油標以下，加注各部位潤滑油。

11、拆卸清洗各部油毛氈墊；

12、擦拭各滑動面和導軌面、擦拭工作臺及橫向、升降絲桿、擦拭走刀傳動機構及刀架；

13、擦拭各部死角。

二、潤滑：

1、各油孔清潔暢通并加注潤滑油；

2、各導軌面和滑動面及各絲桿加注潤滑油；

3、檢查傳動機構油箱體、油面、并加油至標高位置。

三、扭緊

1、檢查并緊固壓板及鑲條螺絲；

2、檢查并扭緊滑塊固定螺絲、走刀傳動機構、手輪、工作臺支架螺絲、叉頂絲；

3、檢查扭緊其它部份松動螺絲。

四、調整

1、檢查和調整皮帶、壓板及鑲條松緊適宜；

2、檢查和調整滑塊及絲桿合令。

五、防腐

1、除去各部銹蝕，保護噴漆面，勿碰撞；

2、停用、備用設備導軌面、滑動絲桿手輪及其它暴露在外易生銹的部位涂油防腐[1]

班前保養

(1)開車前檢查各油池是否缺油，并按照潤滑圖所示，使用清凈的機油進行一次加油。

(2)檢查電源開關外觀和作用是否良好，接地裝置是否完整。

(3)檢查各部件螺釘、像目、手柄、手球及油杯等有無松動和丟失，如發現應及時擰緊和補齊。

(4)檢查傳動皮帶狀況。

(5)檢查電器安全裝置是否良好。

班中保養

(1)觀察電機、電器的靈敏性、可靠性、溫升、聲響及震動等情況。

(2)檢查電器安全裝里的靈敏和可靠程度。

(3)觀察各傳動部件的溫升、聲向及震動等情況。

(4)時刻檢查床身和升降臺內的柱塞油泵的工作情況，當機床在運轉中而指示器內沒有油(5)發現工作臺縱向絲杠軸向間隙及傳動有間隙，應按說明要求進行調整。

(6)主軸軸承的調整。

(7)工作臺快速移動離合器的調整。

(8)傳動皮帶松緊程度的調整。

班后保養

工作后必須檢查、清掃設備，做好日常保養工作，將各操作手柄(開關)置于空檔(零位)拉開電源開關，達到整齊、清潔、潤滑、安全。

定期保養

1.每3個月清洗床身內部、升降臺內部和工作臺底座的潤滑油池、用汽油清洗潤滑油泵的游油網，每年不少于兩次。

2.升降絲杠用二硫化鋁油劑每兩月潤滑一次。

3.機床各部間隙的調整：

主軸潤滑的調整，必須保證每分鐘有一滴油通過。工作臺縱向絲杠傳動間隙的調整，每個月調整或根據實際使用情況進行調整，要求是傳動間隙充分減小，絲杠的間隙不超過1/40轉，同時在全長上都不得有卡住現象。

工作合縱向絲杠軸向間隙的調整，目的是消除絲杠和螺母之間的傳動間隙，同時還要使絲杠在軸線方向與工作臺之間的配合間隙達到最小。主軸軸承徑向間隙的調整，根據實際使用情況進行調整。

4.工作臺快速移動離合器的調整要求

(1)摩擦離合器脫開時，摩擦片之間的總和間隙不應該少于2～3mm。

(2)摩擦離合器閉合時，摩擦片應緊密地壓緊，并且電磁鐵的鐵芯要完全拉緊，如果電磁鐵的鐵芯配合得正確，在拉緊狀態中電磁鐵不會有響聲。
