萬向搖臂鉆和普通搖臂鉆有什么區別?

1、鉆孔位置調整方便：鉆孔位置調整時不需要搖手把使主軸箱沿?fù)u臂導軌移動，而只需要輕松推拉搖臂上一特定部位,即可使主軸方便、快捷地到達新的加工位置。

2、一機多用：一臺電機即可驅動主軸旋轉，又可控制搖臂升降，而且這兩種運動分別進行，主軸旋轉時搖臂不升降，搖臂升降時主軸不旋轉，這樣設計結構簡單，操作方便，省時省力。

3、加工范圍大：傳統的萬向搖臂鉆床加工范圍實際上受到很大局限，例如：當主軸轉到水平位置時，除非主軸箱處于搖臂外端，否則由于搖臂與主軸平行且離的過近，而使工件無法置于鉆頭軸向移動范圍之內（即無法加工工件）。而這種新型鉆床則完全克服了上述缺點，因?yàn)槠涮厥饨Y(jié)構，使得主軸無論轉到何種角度，主軸始終處于外端，這就不會因搖臂的干涉而使加工受到絲毫影響。

4、外形美觀大方：傳統的萬向搖臂鉆床由于有不可缺少、卻又無法隱蔽而不得不裸露的花鍵軸，裸露花鍵軸的存在既不安全，又顯得布局零亂。而新型鉆床取消了花鍵軸，除主軸"部分在箱外、部分在箱內"外，其余運動部件都裝在簡單整齊的齒輪箱（搖臂）內，這樣設計，使得整體造型線條明快、新穎獨特、美觀大方。

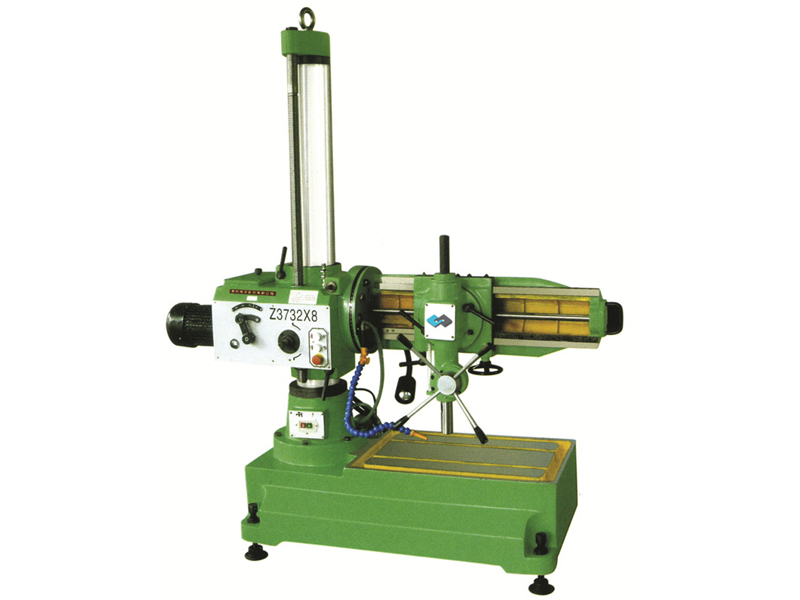

以下內容為Z3732×8B萬向搖臂鉆的主要數據參數：

主要技術參數	Z3732×8B萬向搖臂鉆床
最大鉆孔直徑  鑄鐵/鋼鐵 (mm)	31.5/25
主軸軸心線至立柱母線距離	最大815/915   最小315
主軸下端面至底座工作面距離	最大870     最小25
搖臂回轉角度 °	360
主軸孔錐度（莫氏）	NO.4
主軸行程	130
主軸轉速范圍（r/min）	173/425/686/960
主軸轉速級數	4
主電動機功率	2.2
機床重量 約	870
外形尺寸（長×寬×高）（mm）	1800×700×2044

Z3732×8B萬向搖臂鉆床具有結構緊湊，造型美觀大方，精度穩定，使用維修方便等優點。本機具有鉆、擴，鉸平面，攻螺紋，在有工藝裝備的條件下，還可以進行鏜孔等功能，廣泛適用于機械加工各部門，尤其是中小型企業，鄉鎮企業和個體工業更為適合。Z3732x8B萬向搖臂鉆床主軸箱可以旋轉360度，在不同方向鉆孔，加工異型工件。

Z3732×8B萬向搖臂鉆床的突出優勢：

1.Z3732×8B萬向搖臂鉆床可以鉆孔、擴孔、鏜孔、鉸孔、刮平面、攻螺絲和其他類似工作，適用于各種機械制造業中加工中小型零件，也適用于修理車間。

2.搖臂可電動升降，也可手動微調。

3.機床底座裝有調平螺絲，可靈活解決地面不平問題。

4.本機配有水箱和冷卻泵，底座安裝有地輪，大大方便了用戶的使用，維修和搬運。

操作注意事項：

1.機床運轉允許的扭轉力矩25千克*米，送刀抗拒力900千克。所以在選用加工規范時，不應該超過上述數值。

2.機床在運轉時不可變速，變速時為便于齒輪契合，可用手轉動主軸。

3.機床需要機動升降時，必須先松開立柱剎緊螺母，以免損壞傳動齒輪。

4.機床工作時要按機床潤滑要求進行注油，應經常檢查注意機床外露摩擦表面是否缺油，如發現工作不夠正確應及時檢修。

搖臂鉆床的鎖緊部位分辨是內立柱和外立柱的鎖緊，搖臂和外立柱的鎖緊，主軸箱和搖臂導軌的鎖緊，大概就這三處鎖緊。

1：內立柱和外立柱是靠立柱頂部的液壓鎖緊裝置鎖緊，一般液壓系統不會有什么故障，可能是立柱頂部柱頂上的幾個螺栓松了，從而外立柱下降到和內立柱接觸在一起了，這樣不光是鎖不緊，而且搖臂擺起來也會很沉。你打開立柱上面的升降箱蓋以后緊緊那幾個螺栓，把外立柱提上來，就可以了。也有可能是液壓系統缺油，油壓的壓力不夠，或則是油管爆掉或有漏油的地方。仔細檢查一下。
2：搖臂和外立柱的鎖緊處，如果是這個地方鎖不住的話，有可能是液壓系統的原因，或則是要比后面的菱形塊沒有調整好，按照說明書調整一下就可以了。
3：主軸箱和搖臂導軌的鎖緊，同樣是先檢查液壓系統，如果沒有問題，那就是主軸箱后面的夾板沒有調整好，夾板的中間偏上的位置有一個U型槽，槽里面有一個內六角螺栓，往左或右調整一下那個螺栓，切忌一定是很小的量，這樣基本上就可以了。
關于打孔偏的原因，這個是和你自己的操作有關系的，不知道你在鉆孔之前有沒有先用樣沖打中心點?；騽t是鉆孔的時候用力過偏，工件沒有夾裝好，還是其他原因。如果你打的圓盤是固定幾個孔的話。你可以做個模子，然后把模子放在上面和沒有鉆的一起夾裝好，直接鉆下去就可以了。
磨鉆頭一般基本的要求是前刃要高于后刃，這樣鉆起來切削才會快，如果后刃高于前刃肯定是不行的。不同的孔徑對鉆頭的要求也不一樣，所以磨法也不一樣，但基本上都是大同小異。大鉆頭不要磨的太禿，小鉆頭一般無所謂。
