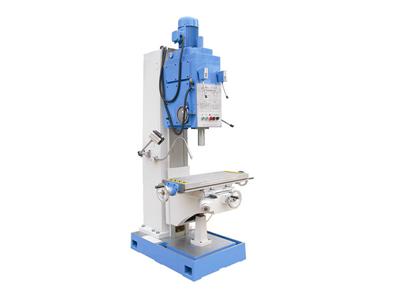

Z5150B-1立式鉆床為十字工作臺，該機型具有以下特點：

1.本機床是由主軸箱,立柱,底座,工作臺等主要部分組成。機床要求布置足夠的加強筋板,保證機床具有足夠強度,剛性和高穩定性。結構先進可靠。

2.電機采用國內知名品牌,主軸軸承,絲桿,主要電器元件,主要液壓元器件采用市場上質量較高的主流產品。

3.主軸系統有高性能的傳動精度和剛性,主軸各級變速機構靈敏可靠。

4.操作系統集中,工人使用方便快捷,維修方便。

5.主軸攻絲能實現自動反轉,自動進給,定程切削。

Z5150B-1立式鉆床的詳細參數如下圖：

型號	Z5150B-1	Z5150B-1 （加強型）
最大鉆孔直徑mm	50	50
主軸軸孔錐度	MT5	MT5
主軸行程mm	250	250
主軸箱行（手動）mm	200	200
主軸轉速級數	12	9
進給量級數	9	9
主軸轉速范圍r.p.m	31.5~1400	45~850
進給量范圍mm/r	0.056~1.80	0.056~1.80
工作臺面尺寸mm	1200x 280	1200 x 280
工作臺縱橫行程mm	600 x  300	750 x 350
工作臺升降行程mm	300	300
主軸端面至工作臺面 最大距離mm	750	480
主電機功率kw	3	4
外形尺寸mm	1300x1200x2465	1300x1200x2465
機床重量（凈重）kg	1350	1350

本款機型是萬能型通用機床,本機為十字工作臺。本機床除用于鉆孔外,還可以擴孔,鉆沉頭孔,锪端面,鉸孔,攻絲等。本機床效率快,剛性好,精度高,噪音低,變速范圍廣。本機可以縱橫,升降手動進給。操縱集中,外形新穎,使用維修方便,適用于修理工具等單件小批生產的車間,若配以鉆夾具,也適用于成批生產的車間。

操作規范：

一、操作者必須嚴格遵守維護使用設備的四項要求，五項紀律。嚴禁超負荷使用設備。

二、開車前，必須按照巡回檢查點仔細進行檢查，并按潤滑圖表進行潤滑。

三、停車八小時以上再開動設備時，應先低速轉動三至五分鐘，確認運轉正常后，再開始工作。

四、工作中必須正確安裝工具，鉆套要符合標準，錐面必須清潔無滑痕。

五、工作必須正確牢固的裝卡在工作臺上，鉆透孔時必須在低面墊上墊塊。

六、工作中不采用機動進給時，必須將控制螺帽向里推。

七、卸鉆卡具時應用標準斜鐵和用銅錘輕輕敲打，不準用其它東西亂打。

八、機床變速必須停車進行。設備開動后操作者不得離開或托人代管。

九、工作中各軸承的溫度不得超過60℃，主軸軸承及主軸套的溫度在高轉速時不得超過70℃。

十、工作中必須經常檢查設備運轉情況及潤滑系統情況，如運轉和潤滑不良時，應停止使用設備。

十一、工作中嚴禁戴手套。

十二、非電工不準打開電器箱門。

十三、工作后須將手柄置于非工作位置，工作臺降到低位置，并切斷電源。

對于立式鉆床來說，常見的問題就是保險離合器突然失效，根據我廠的技術人員分析，之所以會出現這種問題主要有三方面的原因：

其一是因?yàn)榱⑹姐@床超負荷鉆削所引起。因此，我們?cè)谑褂昧⑹姐@床時一定要嚴格遵循說明書的要求進行正常的鉆削工作，切不可超過它的工作范圍；

其二是因?yàn)榱⑹姐@床的調節彈簧作用力不足所引起。解決辦法是將調整螺釘調整到超過正常負荷的10％，讓它達到10000N，離合器一斷開就立即停止進給。

其三是因?yàn)榱⑹姐@床離合器的鋼珠損壞了。此時，只要我們更換新的鋼珠即可。

問題二立式鉆床在使用過程中，鉆孔軸線出現了傾斜。關于這類故障，我廠技工師傅也總結了兩個方面的原因：

其一是由于主軸移動軸線與立柱導軌不平行所引起。解決辦法是檢查主軸移動軸線與立柱導軌的平行度，假如存在平行度超差，立即修刮進給箱導軌面直至所達要求。

其二是因?yàn)橹鬏S回轉中心線不垂直于工作臺面所引起。解決辦法是檢查主軸回轉中心線與工作臺面的垂直度，若存在垂直度超差，修刮工作臺面導軌直至所達要求。
