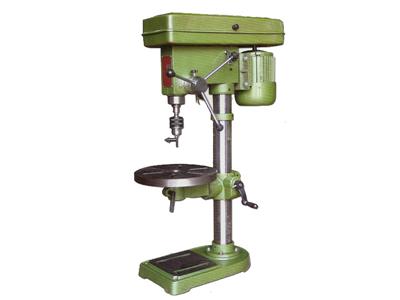

關于ST-20J鉆床：

1、鉆床：是鉗工常用的孔加工機床。

2、鉆床用途：可鉆孔、擴孔、锪孔、鉸孔、攻螺紋等。

3、鉆床種類：臺式鉆床、立式鉆床、搖臂鉆床等。

4、鉆床運動：主運動——主軸的旋轉運動、進給運動——主軸的上下軸向移動

臺式鉆床運動原理：

1、傳動原理： (1)主運動：電機→主動帶輪→三角帶→從動帶輪→主軸。

(2)進給運動：進給手柄→齒輪→齒條→主軸。  2、鉆床升降調整：松開鎖緊手柄→搖動升降手柄→實現升降。

3、應用特點： 結構簡單，操作方便。鉆、擴孔直徑為12mm以下。

4、電器控制開關： 綠色開關→起動，紅色開關→停止。

5、鉆床維護保養：1）保持清潔；2）停車變速；3）避免鉆壞工作臺。

臺式鉆床附件內容：

1、鉆夾頭：夾持13mm以內直柄鉆頭，配以夾頭匙用。 2、鉆頭套：裝夾13mm以上錐柄鉆頭，有1~5號莫氏鉆套。

ST-20J臺式鉆床主要參數：

型號	ST-20J
最大鉆孔直徑	20
鉆夾頭尺寸	16
工作臺行程	360
工作臺尺寸	312
主軸行程	85
主軸中心至立柱表面距離	182
主軸錐度	MT3
立柱直徑	Φ74
主軸轉速范圍(r.p.m)	250-3200
底座尺寸	455*270
電動機功率	750W（380v）
總高	990
凈重/毛重	57/60
包裝尺寸	800×470×300

操作ST-20J臺式鉆床需要遵循哪些安全守則？

1、不準帶手套，衣服袖口必須扎緊。

2、開動鉆床前，檢查是否有鉆夾頭鑰匙或斜鐵插在鉆軸上。

3、鉆孔時不可用手拉或用嘴吹切屑。

4、變速時必須停車后進行調整。

5、嚴禁在主軸旋轉狀態下裝拆、檢測工件。

6、清潔鉆床或加注滑油，必須切斷電源。

7、工件必須夾緊，孔將鉆穿時應減小進給力。

使用過后的保養工作也是必不可少：

班前：

1、對重要部位進行檢查。  2、擦凈外露導軌面并按規定潤滑各部。 3、空運轉并查看潤滑系統是否正常。加注各部位。

班后保養：

1、做好床身及部件的清潔工作，清掃鐵屑及周邊環境衛生。 2、擦拭機床。 3、清潔工、夾、量具。 各部歸位。

對ST-20J臺式鉆床的床身及外表保養：

1、擦拭工作臺、床身導軌面、各絲桿、機床各表面及死角、各操作手柄及手輪。 2、導軌面去毛刺。 3、清潔，無油污。  4、拆卸清洗油毛氈，清除鐵片雜質。 5、除去各部銹蝕，保護噴漆面，勿碰撞。  6、停用、備用設備導軌面、滑動面及各部手輪手柄及其它暴露在外易生銹的各種部位應涂油覆蓋。

主軸箱：

1、清潔，潤滑良好。 2、傳動軸無軸向竄動。  3、更換磨損件。 5、檢查壓板松緊至合適。

工作臺及升降臺：

1、清潔，潤滑良好。 2、調整夾條間隙。  3、檢查并緊固工作臺壓板螺絲，檢查并緊固各操作手柄螺絲螺帽。  4、調整螺母間隙。  5、清除導軌面毛刺。 6、對磨損件進行修理或更換。  7、清洗調整工作臺、絲桿手柄及柱上鑲條。

刀具：

每日檢查刀具是否復原。

常見的臺鉆故障主要有哪些?

 1.主軸電動機M1的常見故障

常見故障有M1不能起動、缺相運行、不能停止等。這些故障與車床的主軸電動機的常見故障相似，請自己分析。

2.搖臂升降的故障

(1)搖臂不能上升。按下SB4，KM4是否吸合。KM4不吸合時，請檢查KM4線圈通電回路。KM4吸合時，M3是否反轉。若M3不反轉，請檢查M3反轉主電路。若M3反轉，搖臂是否松開。若搖臂不松開，請檢查液壓系統。若搖臂松開，SQ2是否壓下。若sQ2未壓下，請檢查SQ2的安裝位置、觸點等。若SQ2壓下，KM2是否吸合。KM2不吸合時，請檢查KM2線圈通電回路。如KM2吸合，則檢查M2主電路。

(2)搖臂不能下降。按下SB5，KM4是否吸合。KM4不吸合時，請檢查KM4線圈通電回路。KM4吸合時，M3是否反轉。若M3不反轉，請檢查M3反轉主電路。若M3反轉，搖臂是否松開。若搖臂不松開，請檢查液壓系統。若松開，SQ2是否壓下。若sQ2未壓下，請檢查SQ2的安裝位置、觸點等。若sQ2壓下，KM3是否吸合。KM3不吸合時，請檢查KM3線圈通電回路。如KM3吸合，則檢查M2主電路。

3.立柱、主軸箱的故障

(1)立柱、主軸箱不能松開。接通電源，按下SB6不動，看KT2、KT3是否吸合。不吸合時，請檢查KT2、KT3線圈通電回路。若KT2、KT3吸合，看KM4是否吸合。不吸合時，請檢查KM4線圈通電回路。若KM4吸合時，M3是否反轉。若M3不反轉，檢查M3主電路。若M3反轉，YB是否供給壓力油。若Ⅶ不供壓力油，檢查液壓泵YB是否工作。若YB供壓力油，YA是否吸合。若YA不吸合，請檢查YA線圈通電回路及二位六通液壓閥HF。若YA吸合，請檢查機械、液壓夾緊系統。

(2)立柱、主軸箱不能夾緊。該檢修思路與立柱、主軸箱不能松開檢修有相似之處，請自行分析。

如何購買到經濟實用的臺式鉆床？

臺式鉆床是機械設備的基礎設備，不同型號不同類型的臺鉆有各自的特點。臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。臺式鉆床鉆孔直徑一般在13毫米以下，一般不超過25毫米。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕韺?shí)現，主軸進給靠手動操作。那么，在當下這個信息化的網絡時代，如何選購經濟實用的臺式鉆床呢？

提供以下幾點建議：

1.購買臺鉆、小型臺鉆、工業臺鉆等設備前好的加工生產的物料進行一個全面分析，根據要被加工的工件的材質選擇合適的臺式鉆床，這樣不僅產量有保證，還能減少一些不必要的麻煩。

2.選購過程中不要太過于著急，感覺不錯的，再實地了解一下，在網上也查詢一下，看有沒有什么比較不好的評價，有條件的話到該廠的現場了解一下。

3.一些比較大的臺鉆廠家購買，不僅質量有保證，性價比相對較高，售后服務也比較完善。

4.雖說價格不是重要的，但也是應當考慮的一個因素。在購買前多了解一下市場上設備的價格，不要買哪些價格低于市場價格很多的，以防止買到劣制品，勞民傷財。

綜合以上幾點，就是希望用戶朋友們能夠理性消費，購買前一定要冷靜分析，認真思考，對臺鉆生產廠家進行全面的了解后再進行購買，不一定要買貴的，但一定要是適合自己的，保證我們自身的利益不受到必要的損失。想要了解更多臺鉆信息請持續關注我們的網站！
