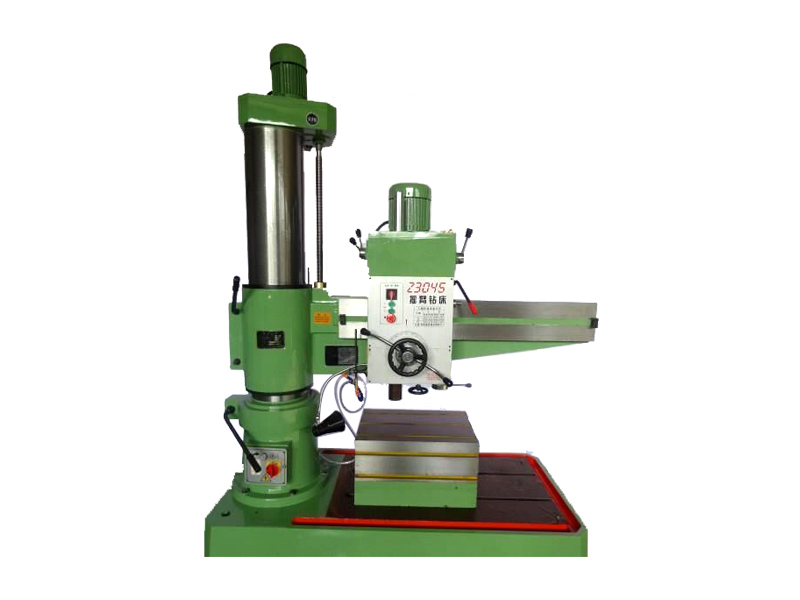

我廠生產的Z3045 ×13搖臂鉆床主軸箱為全齒輪12速結構，低速扭力更大，適合攻絲操作；主軸箱加大加寬設計，穩定性更好，主軸行程285mm；雙立柱設計，外柱直徑φ280mm，采用50立柱，剛性更好，很好的解決了鉆孔抬頭，垂直度不合格的問題，特別適合模具行業等精密孔加工。

Z3045 ×13搖臂鉆床詳細技術參數資料：

主要技術參數	Z3045 X13
鉆孔最大直徑mm	鑄鐵45鋼材40
主軸端面至工作臺距離mm	260-1050
主軸中心距立柱母線距離mm	360-1300
主軸行程mm	285
主軸錐孔(莫氏)	4
主軸轉速范圍r.p.m	32-1200
主軸轉速級數	齒輪12級
主軸進給量范圍r.p.m	0.10-0.25
主軸進給量級數	3
搖臂回轉角度	360
主電機功率kw	2.2
升降電機功率kw	1.5
機床重量kg	1850
外形尺寸mm	1800×810×2300

搖臂鉆床的主要結構：

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。

內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

搖臂鉆床的運動形式：

（1）搖臂鉆床的主運動為主軸的旋轉運動；

（2）進給運動為主軸的縱向進給；

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運。

恒安通數控機床廠為搖臂鉆床生產廠家，本廠自產自銷，搖臂鉆為廠家統一報價，相關配套廠家，如軸承、齒輪、主軸、電器、電機等等采用國內知名廠家提供，保證了產品的品質，成本也相對較好，我們有很多回頭客，新客戶很多都是老客戶介紹過來的，這正是我們產品質量過硬的保證，我們拒絕翻新機，劣質機，一分錢一分貨，本廠制作搖臂鉆床精品。

Z3045×13搖臂鉆床的售后服務：

我廠的發展離不開品質的保證，我廠為了保證搖臂鉆床的品質，完善了質檢部門，對各個部門進行精確檢驗，另外針對出廠的每一臺搖臂鉆床都要求QC人員進行加工工件檢測，確保搖臂鉆床做到不合格不出廠，出廠就得讓客戶滿意。

我們有售后服務體系，我們特向國內外新老客戶承諾如下：

1.本廠出售的產品均享受?chē)?guó)家的三包政策，非人為出現質量問題，（人為損壞操作不當，不在保修范圍）

2.一年免費維修（個人因素除外），終身成本維修。

3.電器部分保修期為6個月，機械部分保修為12個月，附件不在保修范圍，保修期內出現質量問題本廠免費發送配件協同客戶共同解決。問題較大的我廠有流動售后人員負責上門維修。

4.由于本機身重量較大，非質量問題，本廠不提供退貨服務，如客戶刻意要求退貨，需負責來回運費另交納10%的折扣費用。

5. 請嚴格按操作使用說明書進行操作，在好的場頻也需要您的精心維護。

搖臂鉆床是機械制造和各種修配工廠必不可少的設備,由于操作人員的技能差異較大,并不能保證搖臂鉆床的良好使用。因此,需要廠家提供搖臂鉆床操作人員的崗前培訓,只有正確規范的操作,才能做到好的加工。

1.穿戴好工作服、安全帽、安全鞋及安全眼鏡,嚴禁穿戴手套、戒指、手表及易卷入的衣物。長發人員特別注意戴好安全帽。

2.鉆孔要控制在機床能力范圍以?xún)?nèi)。每天作業前應檢查冷卻水箱中冷卻液,隨時保持在二百升左右。

3.接通電源前,請務必查明有無漏電處,如有漏電、斷電的情況,請立即找人員處理。

4.開機前要查看機器周?chē)欠裼衅渌藛T或障礙物,地面是否有油污、積水,擦干凈后再作業。

5.嚴禁濕手接觸各類開關,否則有可能觸電。接通電源后,機床試運行,觀察動力頭主軸的運轉是否靈活,排屑器電機運轉是否正常,夾緊缸、鎖緊油缸是否運動靈活,冷卻液噴頭是否能正常工作,檢查無誤后,才能進行操作。

6.根據所要加工工件孔的直徑選擇合適的鉆頭,當鉆頭直徑確定后,再選擇合適的主軸轉速和進給速度。

7.支承工件的支承條必須躲開所要加工孔的位置。機床有兩個工作臺,當一個工作臺上的工件在進行加工時,另一工作臺可移動到機座頭部進行工件的安裝和拆卸。

8.確認機器完全停機,設備主電源空氣開關切斷后,再清掃平面機床。
